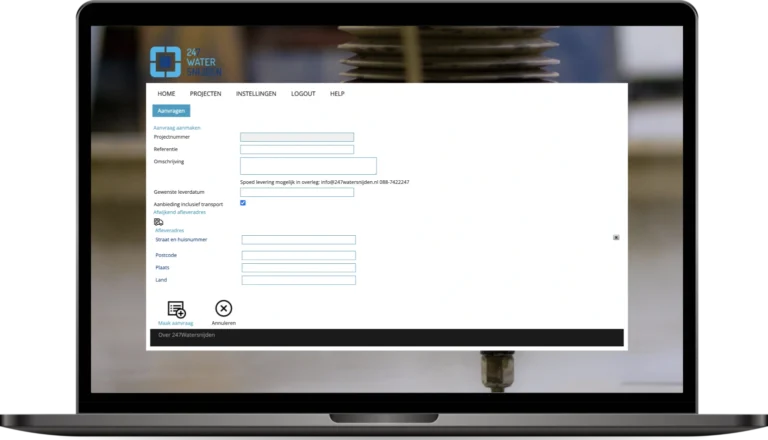

Hoe werkt ons portaal?
Via ons portal bestel je snel en gemakkelijk op maat gesneden kunststofdelen. Upload je tekening, kies het juiste materiaal, geef de dikte en aantallen aan. Voeg indien nodig nabewerkingen toe zoals tappen, verzinken of breken van scherpe kanten. Per onderdeel stel je dit eenvoudig in.
We ondersteunen diverse bestandsformaten: van DXF, DWG en STEP (STP) tot o.a. Rhino, IGES, PDF-geometrie, SketchUp, JT, ACIS, Parasolid en meer. Ook beeldformaten, zoals PNG of JPEG zijn mogelijk, ideaal voor een eerste schets of visueel voorbeeld.
Let op: om je aanvraag goed te kunnen verwerken, is het belangrijk dat je tekeningen aan onze CAD-specificaties voldoen. Daar lees je precies hoe je bestanden het beste aanlevert.
Binnen enkele minuten ontvang je een offerte. Zo weet je direct waar je aan toe bent en kun je snel schakelen voor jouw kunststofproject.
Naar online portalAanleverspecificaties tekeningen
Bestandsformaten
Je kunt je tekeningen uploaden in onder andere de volgende formaten:
- 2D CAD: DXF of DWG (aanbevolen voor contouren)
- 3D CAD: STEP (STP), Parasolid, IGES, ACIS
- Overige: PDF met meetkundige data, Rhino, SketchUp, Trutops, JT
- Beeldbestanden: PNG, JPEG, TIFF (alleen voor referentie)
Let op: losse foto’s of schetsen kunnen we niet direct gebruiken voor productie, maar ze zijn wel handig voor overleg.
Richtlijnen voor 2D-bestanden

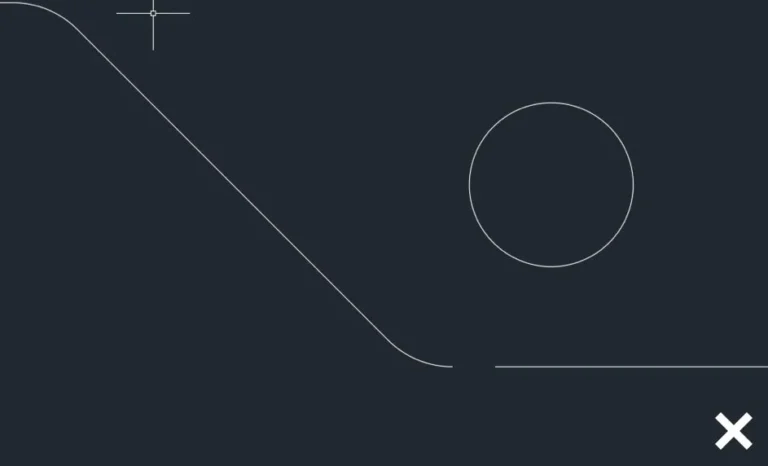

- Gebruik enkel gesloten contouren voor snijlijnen
- Verwijder dubbele lijnen of lagen
- Geen arceringen of opvullingen
- Werk in millimeters en schaal 1:1
- Minimale lijndikte: 0,1 mm
Richtlijnen voor 3D-bestanden
- Exporteer als STEP of Parasolid voor nauwkeurige geometrie
- Verwijder eventuele niet-relevante onderdelen of lagen
- Zorg voor ‘clean solids’ zonder open vlakken of gaten
Extra tips
- Geef aan welke nabewerkingen je nodig hebt: tappen, verzinken, afbramen…
- Vermeld duidelijk de materiaalsoort en dikte
- Voeg een technische PDF toe als referentie (indien beschikbaar)
Heb je vragen over het aanleveren van tekeningen? Neem gerust contact met ons op. We denken graag met je mee.

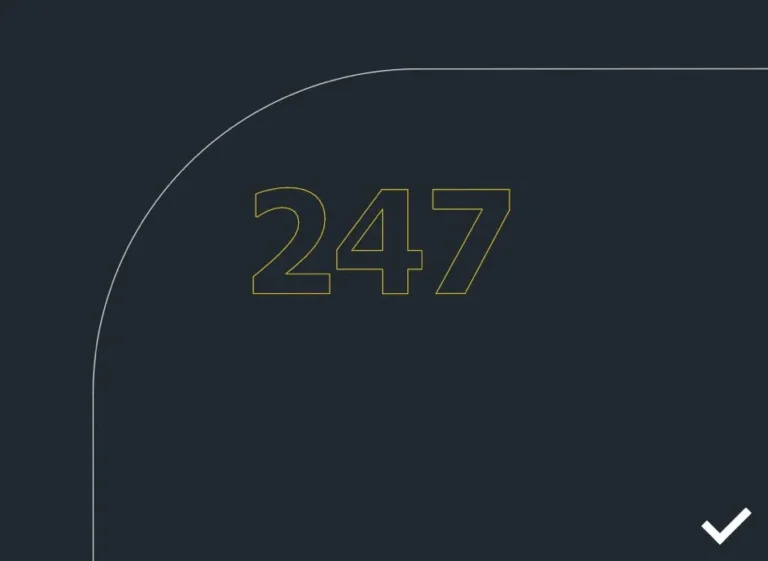

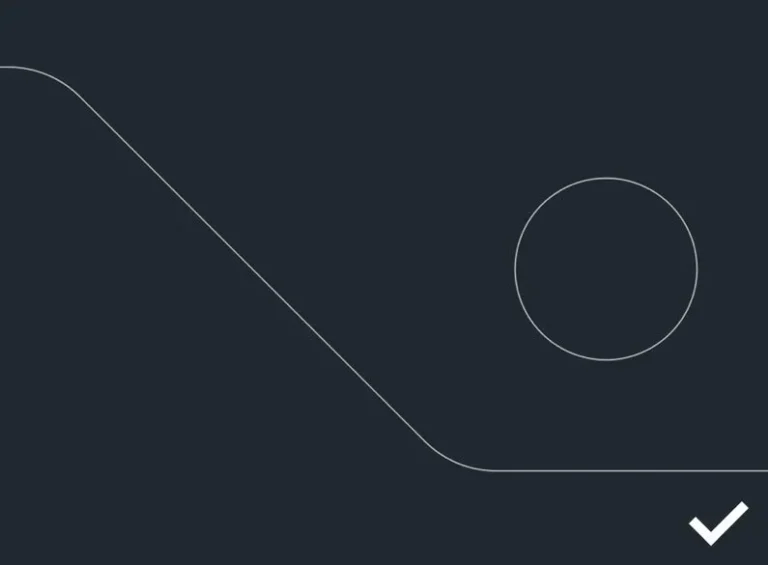

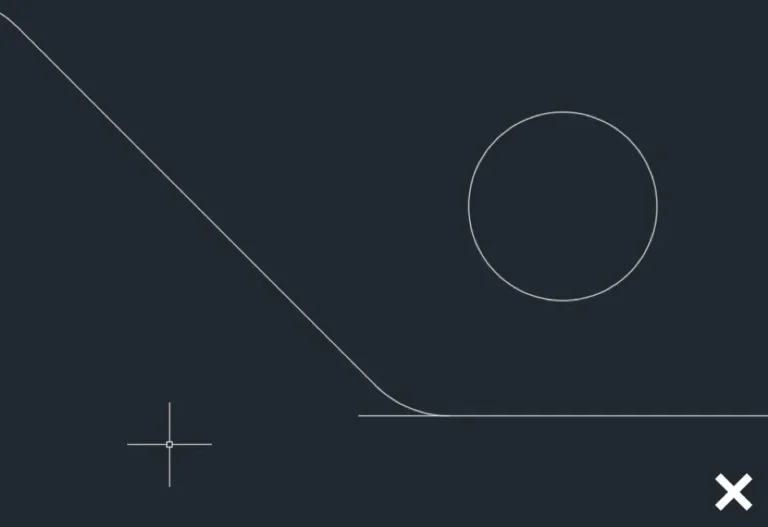

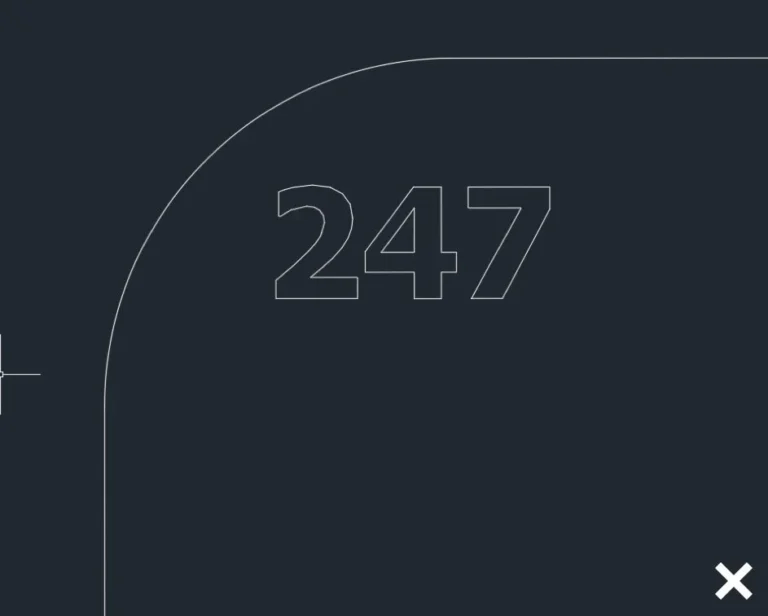

CAD-vereisten voor laseronderdelen tips
De volgende tips helpen u bij het correct en efficiënt construeren van uw 2D-laserdelen.

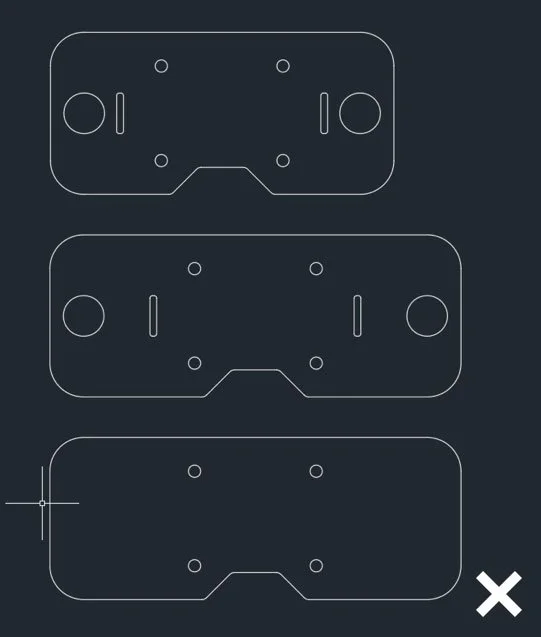

1. Eén bestand per tekening

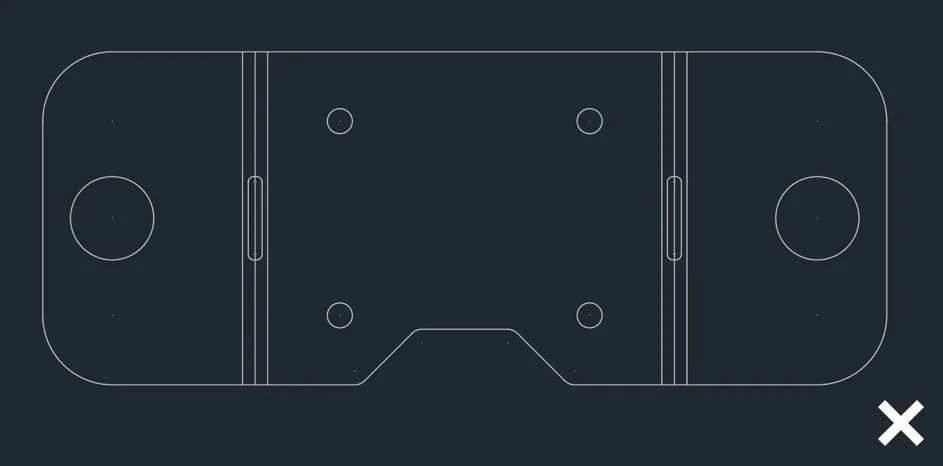

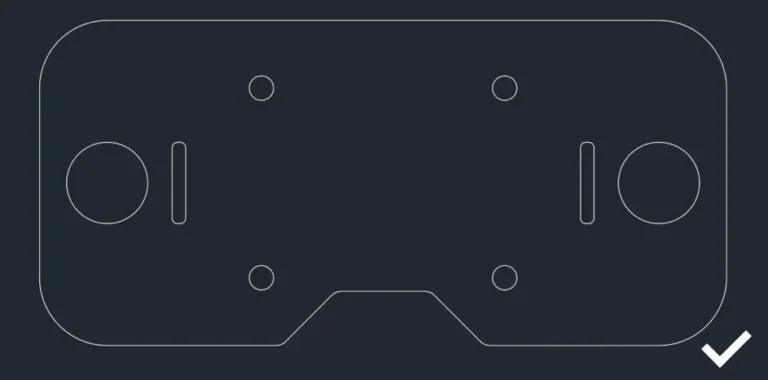

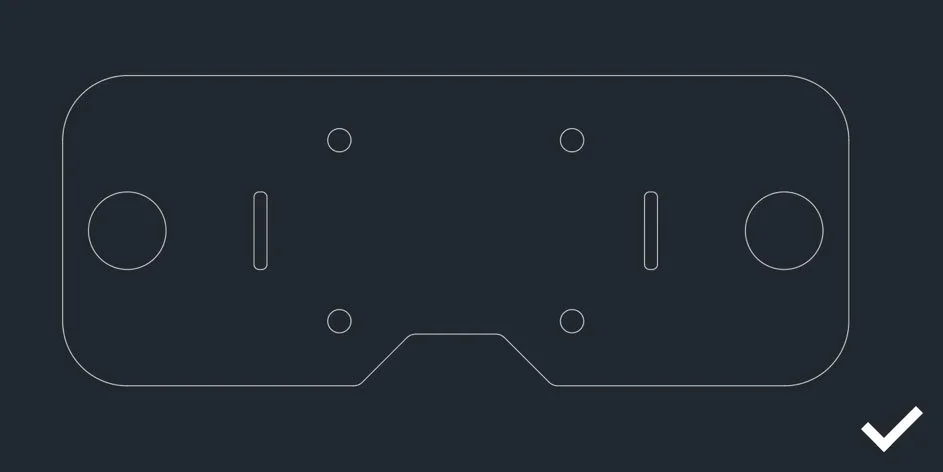

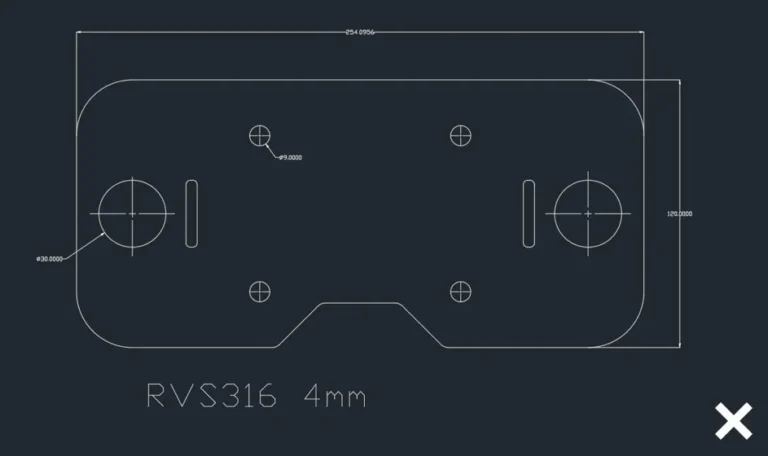

2. Het bestand bevat alleen het productoverzicht

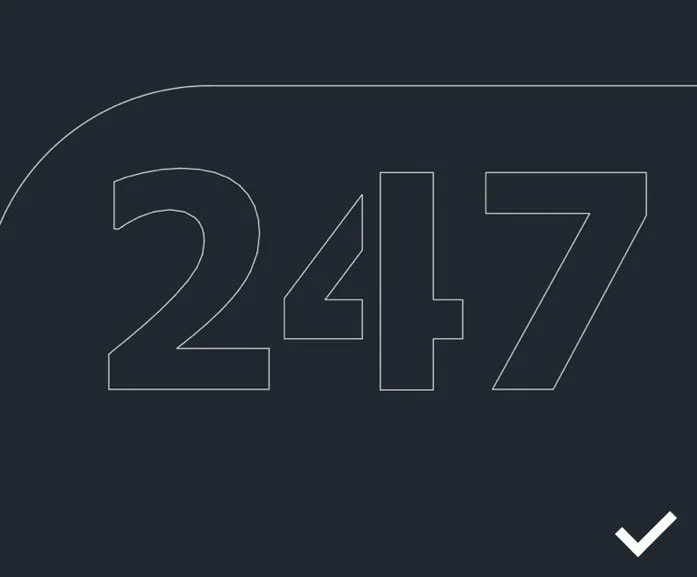

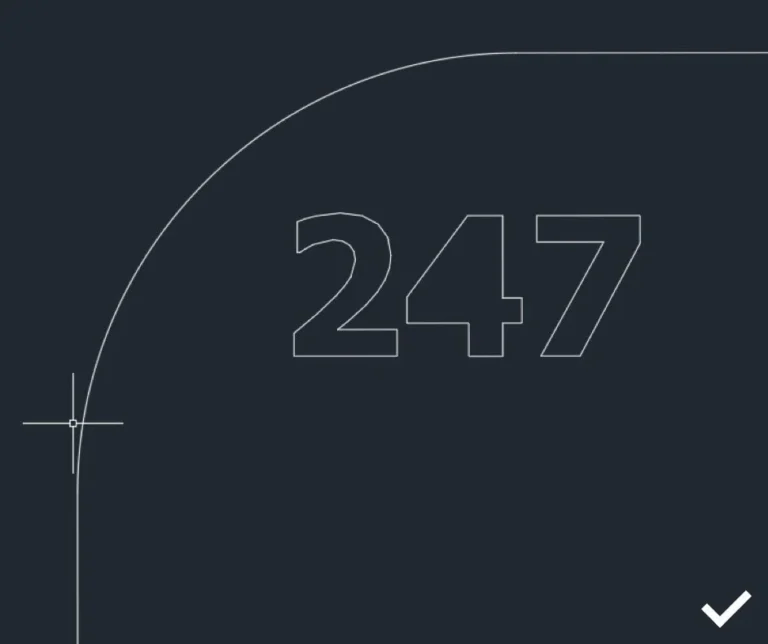

3. Geen “zwevende” componenten
